hcmos-oscillator
,oscillator 40MHz
,vcxo-oscillator
-
Naam van het productmet een spanningsbesturing van niet meer dan 50 W
-
ToepassingTelecommunicatie, mobiele telefoons, GPS en andere elektronische systemen
-
KenmerkenLaag fasegeluid
-
MateriaalAluminium
-
Temperatuur-40°C tot 85°C
-
Frequentiebereik40 MHz ~ 130 MHz
-
Spanning1.65V±1.65V
-
KleurZilver
-
Plaats van herkomstChina
-
MerknaamZR Hi-Tech
-
ModelnummerLT-CR-VC-50M-1409
-
Document
-
Min. bestelaantal1
-
Verpakking DetailsKartonnen verpakking
-
Levertijd4 weken
-
BetalingsconditiesT/T

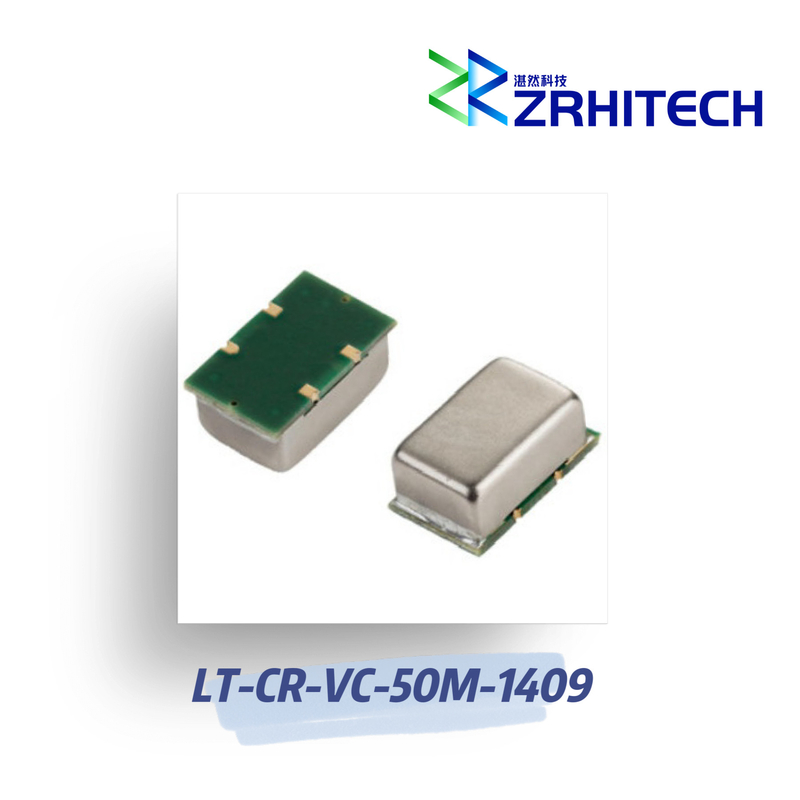

Hcmos-oscillator 40MHz-130MHz LT-CR Vcxo-oscillator
40MHz~130MHz LT-CR-serie spanningsgestuurde kristallen oscillator
Een snelle detail:
· Aluminium behuizing
• 3.3V±5% werkspanning (VDD)
· -40°C tot +85°C
· SMD-pakket
· Hoge precisie
· Laag fase geluid
· HCMOS-outputgolfvorm
· CE, RoHS, REACH-conform
· Garantie van 1 jaar
Beschrijving:
De LT-CR-VC-50M-1409 is de nieuwste toevoeging aan de VCXO-lijn van ZR. Het standaardonderdeel biedt een ultra-dichte stabiliteit van ±25 ppm over -40 °C tot +85 °C over een voedingsspanning van 3,3 V± 5%De LT-CR maakt gebruik van een hoge refresh rate of frequentiekalibratie om een lineaire frequentie-uitgang te behouden tijdens temperatuurcompensatie.5 mm keramische verpakking en opties voor 1Deze componenten zijn ideaal voor de productie vansatellietcommunicatie, militaire communicatieapparatuur, basisstation, test- en meetapparatuur.
Specificaties:
Elektrische/optische kenmerken (Ta=25)°C±3°C)
| Artikel 2 | Specificatie | Voorwaarden |
| Deelnummer | LT-CR-VC-50M-1409 | |
| Frequentiebereik | 50M,40MHz~130MHz | |
| Werkspanning ((VDD)) | 3.3V±5% | |
| Werkstroom | ≤ 25 mA | |
| Werktemperatuur | -40°C tot 85°C | |
| Frequentiestabiliteit versus temperatuur | ≤ ± 25 ppm | Relatief tot de frequentie bij 25°C |
| Frequentietolerantie | ≤ ± 5 ppm | @25°C±1°C,VC=1,65V |
| Uitgangsgolfvorm | CMOS-systemen | |
| Uitgangsbelasting | 15pF | |
| Uitgangslogisch niveau | Hoog niveau: ≥ 2,97V;laag niveau: ≤ 0,33V | |
| Tijdstip van opkomst/val | ≤ 3ns | @20%-80% |
| Werkcyclus in % | 45% tot 55% | |
| Spanningsbereik ((VC)) | ||
| Spanningsfrequentiebereik | ≥ ± 30 ppm | |
| Voltage helling | Positief | |
| Spanningslineariteit | ≤ 10% | |
| Inputimpendentie | ≥ 100 kΩ | |
| Fase-geluid (typisch) |
-140dBc/Hz @1kHz; - 150 dBc/Hz @ 10 kHz; -160 dBc/Hz @100 kHz; |
Typische frequentie:100 MHz |
| Afmeting | 14×9 serie ((4pad) | |
| Let op: voor aangepaste specificaties, neem rechtstreeks contact met ons op. | ||
Overzichtstekening (eenheid: mm):
