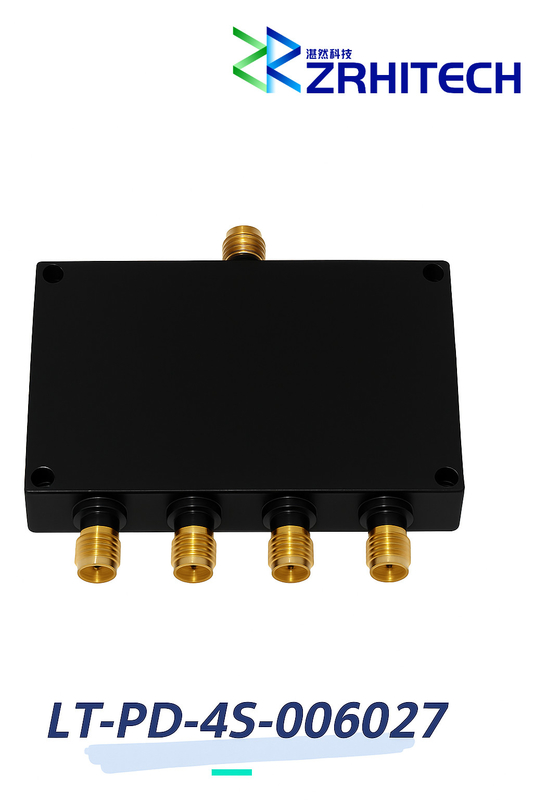

0.6 tot en met 2,7 GHz 10 Watt LT-PD-serie Vierwegvermogenverdeler

Name: 0.6 tot en met 2,7 GHz 10 Watt LT-PD-serie Vierwegvermogenverdeler
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-4S-006027
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-4S-006027
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

10 Watt vermogenverdeler

2.7 GHz Power Divider

Productomschrijving

0.6 tot 2.7 GHz 10 Watt LT-PD Serie 4-weg Vermogensverdeler

Belangrijkste Kenmerken

4-weg Vermogensverdeler met stripline ontwerp
Frequentiebereik: 0.6 tot 2.7 GHz
Max. vermogensafhandeling: 10 Watt
Invoegverlies:< 1.0 dB
Isolatie: > 20 dB
Bedrijfstemperatuur: -40℃ tot +70℃
Conformiteit: CE, RoHS, REACH
1 Jaar Garantie

Productbeschrijving

De LT-PD-4S-006027 is een hoogwaardige 4-weg vermogensverdeler die werkt van 0.6 tot 2.7 GHz. Ontworpen met SMA-Female connectoren, levert deze unit een maximale vermogensafhandeling van 10 Watt (CW) met uitstekende invoegverlies (1.0 dB max) en isolatie (20 dB min) kenmerken. Het compacte, RoHS en REACH conforme ontwerp garandeert betrouwbaarheid in veeleisende toepassingen.

Technische Specificaties

Parameter	Specificatie	Voorwaarden
Onderdeelnummer	LT-PD-4S-006027
Frequentiebereik	0.6 tot 2.7 GHz
Impedantie	50 Ohm
Input VSWR	1.3:1 Max.
Output VSWR	1.3:1 Max.
Invoegverlies	1.0 dB Max.	Exclusief Nominaal Splitter Verlies 3.0dB
Isolatie	20 dB Min.
Amplitude Balans	0.8 dB Max.
Fase Balans	10 Graden Max.
Ingangsvermogen	10 kW
Connectoren	SMA-Female
Afmetingen	88×56×10 mm

Opmerking: Aangepaste specificaties beschikbaar op aanvraag.

Omtrektekening

Technical drawing of LT-PD-4S-006027 4-Way Power Divider showing dimensions 88×56×10 mm
