Created with Pixso. 0.8 to 1 GHz 10 Watt LT-PD Series 2-Way Power Divider

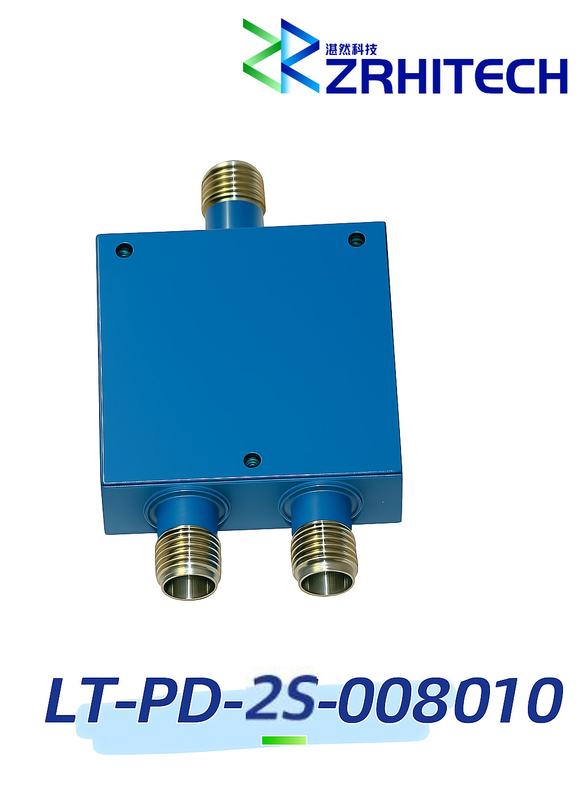

0.8 to 1 GHz 10 Watt LT-PD Series 2-Way Power Divider

Merknaam: ZR Hi-tech
Modelnummer: LT-PD-2S-008010
MOQ: 1
Delivery Time: 4 weeks
Betalingsvoorwaarden: D/A,D/P,T/T
Gedetailleerde informatie
Place of Origin:
CHINA
Packaging Details:
carton packing
Markeren:

1 GHz Power Divider

Productomschrijving
0.8 tot en met 1 GHz 10 Watt LT-PD-serie 2-wegvermogenverdeler
Productoverzicht

De LT-PD-2S-008010 is een hoogwaardige tweerichtingsvermogenverdeler die is ontworpen voor RF-toepassingen in het frequentiebereik van 0,8 tot 1,0 GHz,met een stripline-ontwerp en een robuuste constructie voor een betrouwbare werking.

Belangrijkste kenmerken
  • 2-weg vermogensafdeling met strooklijnontwerp
  • Breed werktemperatuurbereik: -40°C tot +70°C
  • Frequentiebereik: 0,8 tot 1 GHz
  • Maximaal vermogen: 10 Watt
  • Laag invoegverlies: < 0,5 dB
  • Hoge isolatie: > 20 dB
  • Conformiteit: CE, RoHS, REACH
  • 1 jaar garantie voor kwaliteitsborging
Technische specificaties
Parameter Specificatie Voorwaarden
Deelnummer LT-PD-2S-008010
Frequentiebereik 0.8 tot 1,0 GHz
Impedantie 50 Ohm
Invoer VSWR 1.31 max.
Uitgang VSWR 1.31 max.
Invoegingsverlies 0.5 dB max. Met uitzondering van nominaal splitsverlies van 3,0 dB
Isolatie 20 dB Min.
Amplitudebalans 10,0 dB max.
Fasebalans Maximaal 8 graden.
Invoervermogen 10 kW
Verbindingen BNC-Vrouwelijk
Afmetingen 75 × 46 × 19 mm
Let op: Op aanvraag zijn aangepaste specificaties verkrijgbaar.

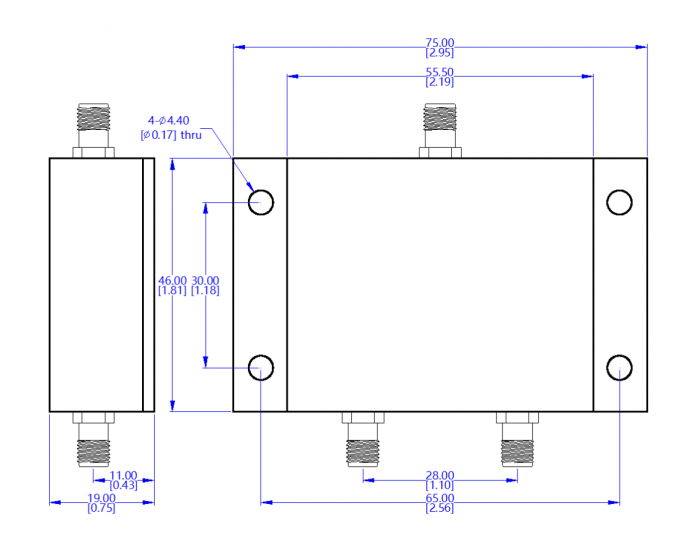

Mechanische omtrek
Mechanical drawing of LT-PD-2S-008010 2-Way Power Divider showing dimensions 75×46×19 mm
