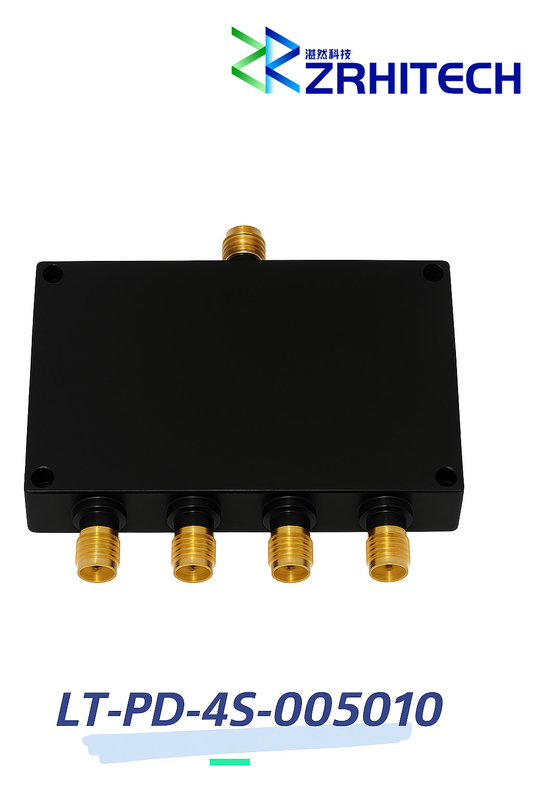

0.5 to 1.0 GHz 10 Watt LT-PD Series 4-Way Power Divider

Name: 0.5 to 1.0 GHz 10 Watt LT-PD Series 4-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-4S-005010
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-4S-005010
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

1.0 GHz Power Divider

Productomschrijving

0.5 tot 1,0 GHz 10 Watt LT-PD-serie Vierwegvermogenverdeler

Snelle details:

4-Way Power Divider
Stripline-ontwerp
-40°C tot +70°C
0Frequentiebereik van 0,5 tot 1,0 GHz
Maximaal vermogen 10 Watt
Invoegverlies < 1,5 dB
Isolatie > 20 dB
CE, RoHS, REACH-conform
1 jaar garantie

Beschrijving:

De LT-PD-4S-005010 van ZR is een 4-richtings vermogensafdeling die werkt van 0,5 tot 1,0 GHz en tot 10 Watt (CW) kan verwerken met 1,5 dB maximale insetverlies en 20 dB min isolatie.Het pakketinterface maakt gebruik van SMA-Vrouwelijke connectoren en is REACH- en RoHS-conform.

Specificaties:

Elektrische/optische kenmerken (Ta=25°C±3°C)

Artikel 2	Specificatie	Voorwaarden
Deelnummer	LT-PD-4S-005010
Frequentiebereik	0.5 tot 1,0 GHz
Impedantie	50 Ohm
Invoer VSWR	1.31 max.
Uitgang VSWR	1.31 max.
Invoegingsverlies	1.5 dB max.	Met uitzondering van nominaal splitsverlies van 3,0 dB
Isolatie	20 dB Min.
Amplitudebalans	10,0 dB max.
Fasebalans	Maximaal 6 graden.
Invoervermogen	10 kW
Verbindingen	SMA-vrouwelijk
Afmeting	118x56x14 mm

Let op: voor aangepaste specificaties, neem rechtstreeks contact met ons op.

Overzichtstekening (eenheid: mm):
