Created with Pixso. 1.0 to 4.0 GHz 20 Watt LT-PD Series 8-Way Power Divider

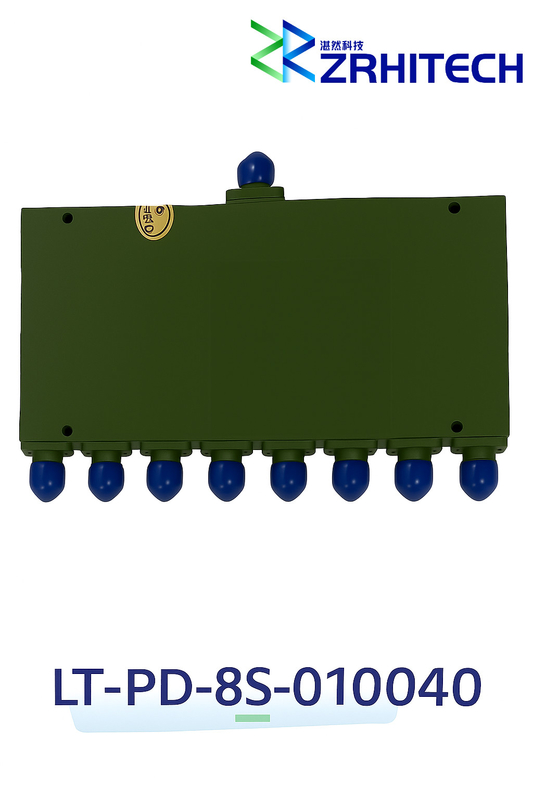

1.0 to 4.0 GHz 20 Watt LT-PD Series 8-Way Power Divider

Merknaam: ZR Hi-tech
Modelnummer: LT-PD-8S-010040
MOQ: 1
Delivery Time: 4 weeks
Betalingsvoorwaarden: D/A,D/P,T/T
Gedetailleerde informatie
Place of Origin:
CHINA
Packaging Details:
carton packing
Markeren:

4.0 GHz Power Divider

Productomschrijving
1.0 tot en met 4,0 GHz 20 Watt LT-PD-serie 8-Way Power Divider
Belangrijkste kenmerken
  • 8-Way Power Divider
  • Stripline-ontwerp
  • -40°C tot +70°C
  • 1Frequentiebereik van 0,0 tot 4,0 GHz
  • Maximaal vermogen 20 Watt
  • Invoegverlies < 2,0 dB
  • Isolatie > 18 dB
  • CE, RoHS, REACH-conform
  • 1 jaar garantie
Productbeschrijving

De LT-PD-8S-010040 van ZR is een 8-richtings vermogensafdeling die werkt van 1,0 tot 4,0 GHz en tot 20 Watt (CW) kan verwerken met 2,0 dB maximale invoegverlies en 18 dB min isolatie.Het pakketinterface maakt gebruik van SMA-Vrouwelijke connectoren en is REACH- en RoHS-conform.

Technische specificaties
Parameter Specificatie Voorwaarden
Deelnummer LT-PD-8S-010040
Frequentiebereik 10,0 tot en met 4,0 GHz
Impedantie 50 Ohm
Invoer VSWR 1.81 max.
Uitgang VSWR 1.51 max.
Invoegingsverlies 20,0 dB max. Met uitzondering van nominaal splitsverlies van 3,0 dB
Isolatie 18 dB Min.
Amplitudebalans 00,8 dB max.
Fasebalans 16 graden max.
Invoervermogen 20 kW
Verbindingen SMA-vrouwelijk
Afmeting met een breedte van niet meer dan 50 mm
Opmerking: Voor aangepaste specificaties, neem dan rechtstreeks contact met ons op.
Ontwerp van de lijn
1.0 to 4.0 GHz 20 Watt LT-PD Series 8-Way Power Divider 0
