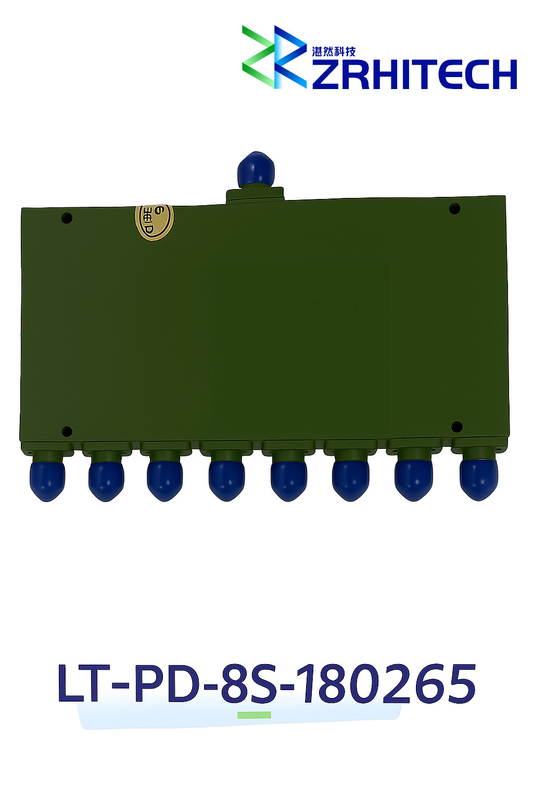

18 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider

Name: 18 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-8S-180265
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-8S-180265
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

18 to 26.5 GHz Power Divider

Productomschrijving

18 tot 26,5 GHz 20 Watt LT-PD Serie 8-weg Vermogensverdeler

Snelle Details:

8-weg Vermogensverdeler
Stripline Ontwerp
-55℃ tot +85℃ bedrijfstemperatuur
18 tot 26,5 GHz Frequentiebereik
Max. Vermogen 20 Watt
Invoegverlies< 2,2 dB
Isolatie > 17 dB
CE, RoHS, REACH compliant
1 Jaar Garantie

Beschrijving:

De LT-PD-8S-180265 van ZR is een 8-weg vermogensverdeler die werkt van 18 tot 26,5 GHz en tot 20 Watt (CW) aankan met een maximaal invoegverlies van 2,2 dB en een minimale isolatie van 17 dB. De pakketinterface maakt gebruik van SMA-Female connectoren en is REACH- en RoHS-conform.

Specificaties:

Elektrische / Optische Kenmerken (Ta=25℃± 3℃)

Items	Specificatie	Condities
Onderdeelnummer	LT-PD-8S-180265
Frequentiebereik	18 tot 26,5 GHz
Impedantie	50 Ohm
Input VSWR	1.6:1 Max.
Output VSWR	1.6:1 Max.
Invoegverlies	3.2 dB Max.	Exclusief Nominaal Splitter Verlies 3.0dB
Isolatie	18 dB Min.
Amplitude Balans	1 dB Max.
Fase Balans	12 Graden Max.
Ingangsvermogen	20 kW
Connectoren	SMA-Female
Afmeting	30.1x106x12.7 mm

Opmerking: neem voor aangepaste specificaties rechtstreeks contact met ons op.

Omtrektekening:
