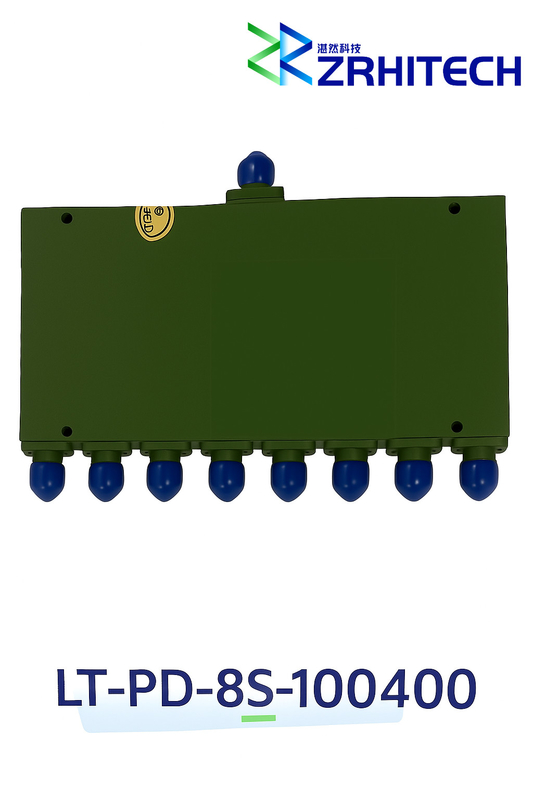

10 to 40 GHz 20 Watt LT-PD Series 8-Way Power Divider

Name: 10 to 40 GHz 20 Watt LT-PD Series 8-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-8S-100400
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-8S-100400
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

10 to 40 GHz Power Divider

Productomschrijving

10 tot 40 GHz 20 Watt LT-PD Serie 8-weg Vermogensverdeler

Snelle details:

8-weg Vermogensverdeler
Stripline Ontwerp
-55℃ tot +85℃ bedrijfstemperatuur
10 tot 40 GHz Frequentiebereik
Max. vermogen 20 Watt
Invoegverlies< 3.6 dB
Isolatie > 15 dB
CE, RoHS, REACH compliant
1 Jaar Garantie

Beschrijving:

De LT-PD-8S-100400 van ZR is een 8-weg vermogensverdeler die werkt van 10 tot 40 GHz en tot 20 Watt (CW) aankan met een maximaal invoegverlies van 3,6 dB en een minimale isolatie van 15 dB. De pakketinterface maakt gebruik van 2,92 mm-vrouwelijke connectoren en voldoet aan REACH en RoHS.

Specificaties:

Elektrische / Optische Kenmerken (Ta=25℃± 3℃)

Items	Specificatie	Voorwaarden
Onderdeelnummer	LT-PD-8S-100400
Frequentiebereik	10 tot 40 GHz
Impedantie	50 Ohm
Input VSWR	1.7:1 Max.
Output VSWR	1.7:1 Max.
Invoegverlies	3.6 dB Min.	Exclusief Nominaal Splitter Verlies 3.0dB
Isolatie	15 dB Max.
Amplitude Balans	1.2 dB Max.
Fase Balans	12 graden Max.
Ingangsvermogen	20 kW
Connectoren	2.92mm-Vrouwelijk
Afmeting	49x104x12.7 mm

Opmerking: neem voor aangepaste specificaties rechtstreeks contact met ons op.
