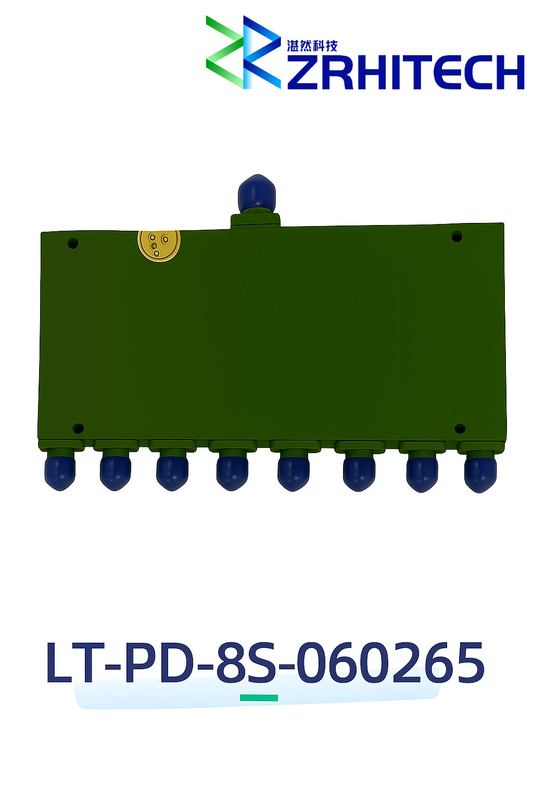

6 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider

Name: 6 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-8S-060265
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-8S-060265
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

6 to 26.5 GHz Power Divider

Productomschrijving

6 tot en met 26,5 GHz 20 Watt LT-PD-serie 8-wegvermogenverdeler

Snelle details:

8-Way Power Divider
Stripline-ontwerp
-55°C tot +85°C
Frequentiebereik 6 tot en met 26,5 GHz
Maximaal vermogen 20 Watt
Invoegverlies < 2,9 dB
Isolatie > 16 dB
CE, RoHS, REACH-conform
1 jaar garantie

Beschrijving:

De LT-PD-8S-060265 van ZR is een 8-richtings vermogensafdeling die werkt van 6 tot 26,5 GHz en tot 20 Watt (CW) kan verwerken met 2,9 dB maximale insetverlies en 16 dB min isolatie.Het pakketinterface maakt gebruik van SMA-Vrouwelijke connectoren en is REACH- en RoHS-conform.

Specificaties:

Artikel 2	Specificatie	Voorwaarden
Deelnummer	LT-PD-8S-060265
Frequentiebereik	6 tot en met 26,5 GHz
Impedantie	50 Ohm
Invoer VSWR	1.61 max.
Uitgang VSWR	1.61 max.
Invoegingsverlies	2.9 dB max.	Met uitzondering van nominaal splitsverlies van 3,0 dB
Isolatie	16 dB Min.
Amplitudebalans	1.2 dB max.
Fasebalans	Maximaal 12 graden.
Invoervermogen	20 kW
Verbindingen	SMA-vrouwelijk
Afmeting	49 x 104 x 12,7 mm

Let op: voor aangepaste specificaties, neem rechtstreeks contact met ons op.

Overzichtstekening (eenheid: mm):
