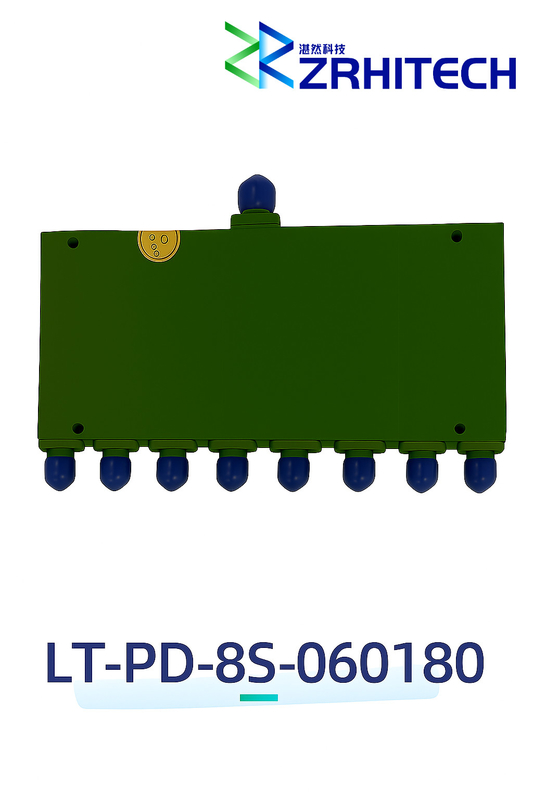

6 to 18 GHz 20 Watt LT-PD Series 8-Way Power Divider

Name: 6 to 18 GHz 20 Watt LT-PD Series 8-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-8S-060180
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-8S-060180
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Markeren:

6 to 18 GHz Power Divider

8 Way Power Divider

Productomschrijving

6 tot 18 GHz 20 Watt LT-PD Serie 8-weg Vermogensverdeler

Snelle details:

8-weg Vermogensverdeler
Stripline Ontwerp
-55℃ tot +85℃ bedrijfstemperatuur
6 tot 18 GHz Frequentiebereik
Max. vermogen 20 Watt
Invoegverlies< 2.6 dB
Isolatie > 16 dB
CE, RoHS, REACH compliant
1 Jaar Garantie

Beschrijving:

De LT-PD-8S-060180 van ZR is een 8-weg vermogensverdeler die werkt van 6 tot 18 GHz en tot 20 Watt (CW) aankan met een maximaal invoegverlies van 2,6 dB en een minimale isolatie van 16 dB. De pakketinterface maakt gebruik van SMA-Female connectoren en is REACH- en RoHS-conform.

Specificaties:

Elektrische / Optische Kenmerken (Ta=25℃± 3℃)

Items	Specificatie	Condities
Onderdeelnummer	LT-PD-8S-060180
Frequentiebereik	6 tot 18 GHz
Impedantie	50 Ohm
Input VSWR	1.6:1 Max.
Output VSWR	1.6:1 Max.
Invoegverlies	2.6 dB Max.	Exclusief Nominaal Splitter Verlies 3.0dB
Isolatie	16 dB Min.
Amplitude Balans	1.0 dB Max.
Fase Balans	10 Graden Max.
Ingangsvermogen	20 kW
Connectoren	SMA-Female
Afmeting	49x104x12.7 mm

Opmerking: neem voor aangepaste specificaties rechtstreeks contact met ons op.

Overzichtstekening (Eenheid: mm):
