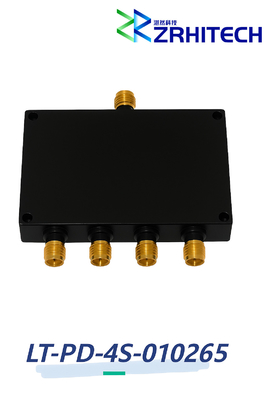

1 to 26.5 GHz 20 Watt LT-PD Series 4-Way Power Divider

Name: 1 to 26.5 GHz 20 Watt LT-PD Series 4-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-4S-010265
Availability: InStock

Merknaam:	ZR Hi-tech
Modelnummer:	LT-PD-4S-010265
MOQ:	1
Delivery Time:	4 weeks
Betalingsvoorwaarden:	D/A,D/P,T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Document:

Productenbrochure PDF

Packaging Details:

carton packing

Productomschrijving

1 tot en met 26,5 GHz 20 Watt LT-PD-serie 4-wegvermogenverdeler

Productoverzicht

De LT-PD-4S-010265 is een hoogwaardige 4-richtingsvermogenverdeler met een frequentiebereik van 1 tot 26,5 GHz, met een vermogen tot 20 Watt.

Belangrijkste kenmerken

4-wegverdeling van het vermogen met strooklijnontwerp
Breed frequentiebereik: 1 tot 26,5 GHz
Hoog vermogen: maximaal 20 Watt
Laag invoegverlies: < 3,2 dB
Uitstekende isolatie: > 16 dB
Uitgebreide werktemperatuur: -55°C tot +85°C
Naleving van de normen CE, RoHS en REACH
Inclusief 1 jaar garantie

Technische specificaties

Parameter	Specificatie	Voorwaarden
Deelnummer	LT-PD-4S-010265
Frequentiebereik	1 tot en met 26,5 GHz
Impedantie	50 Ohm
Invoer VSWR	1.61 max.
Uitgang VSWR	1.61 max.
Invoegingsverlies	3.2 dB max.	Met uitzondering van nominaal splitsverlies van 3,0 dB
Isolatie	16 dB Min.
Amplitudebalans	10,0 dB max.
Fasebalans	Maximaal 12 graden.
Invoervermogen	20 kW
Verbindingen	SMA-vrouwelijk
Afmetingen	110.5 × 73,7 × 12,7 mm
